Hướng Dẫn Làm Thùng Rác Thông Minh Bằng Fomex Và Scratch

Trong thời đại công nghệ số và giáo dục STEM lên ngôi, việc kết hợp giữa thủ công sáng tạo và lập trình máy tính đang trở thành xu hướng giáo dục hiện đại cho học sinh. Dự án làm thùng rác thông minh bằng tấm fomex kết hợp lập trình Scratch và Arduino không chỉ mang lại một sản phẩm hữu ích cho gia đình, trường học mà còn giúp các em học sinh nắm vững kiến thức về điện tử, cảm biến và tư duy logic. Thông qua bài viết chi tiết này, chúng ta sẽ cùng nhau khám phá quy trình từ khâu chuẩn bị vật liệu, lắp ráp cơ khí cho đến lập trình hệ thống tự động mở nắp và hiển thị thông tin lên màn hình LCD.

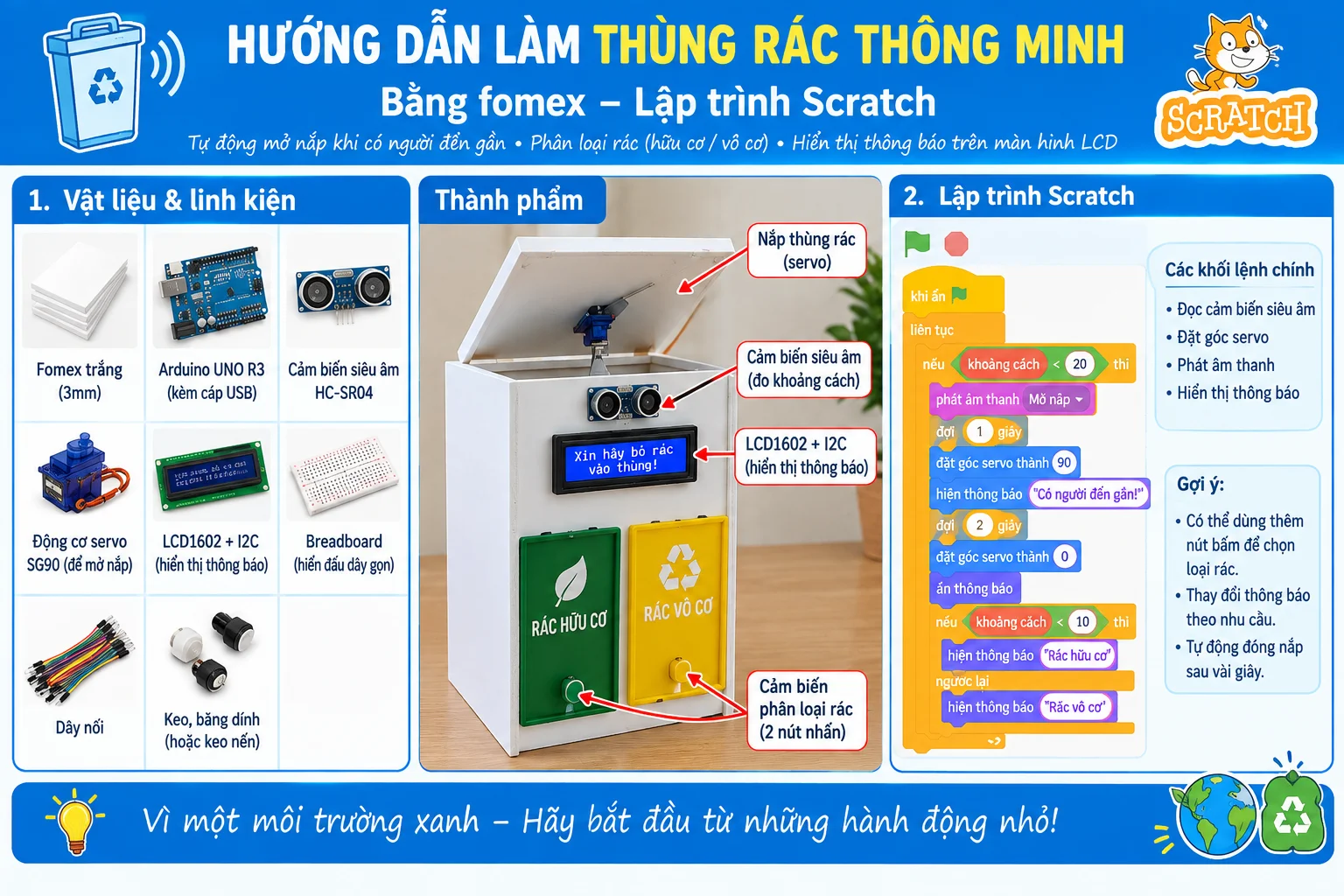

Sản phẩm này ứng dụng nguyên lý tự động hóa cơ bản. Khi có người đến gần, cảm biến siêu âm sẽ phát hiện khoảng cách và gửi tín hiệu về vi điều khiển Arduino. Ngay lập tức, động cơ servo sẽ quay để mở nắp thùng rác, đồng thời màn hình LCD1602 hiển thị lời chào hoặc thông báo phân loại rác thải hữu cơ, vô cơ. Đây là một dự án thực tế tuyệt vời để rèn luyện kỹ năng thực hành, kết hợp giữa phần cứng và phần mềm một cách trực quan nhất.

Chuẩn Bị Vật Liệu Và Dụng Cụ Làm Thùng Rác Thông Minh

Để bắt đầu dự án sáng tạo này, việc chuẩn bị đầy đủ các vật liệu và linh kiện điện tử là bước đầu tiên vô cùng quan trọng. Bạn cần chuẩn bị các tấm fomex trắng có độ dày 3mm để đảm bảo độ cứng cáp, nhẹ nhàng và dễ dàng cắt gọt theo kích thước mong muốn. Các tấm fomex này sẽ đóng vai trò là phần khung vỏ bên ngoài của thùng rác, bao gồm mặt sau, mặt trước, các tấm bên, đáy và phần nắp đậy linh hoạt.

Bên cạnh phần cơ khí bằng fomex, hệ thống điện tử thông minh là trái tim của dự án. Bạn cần chuẩn bị một bo mạch Arduino Uno R3 kèm cáp USB, cảm biến siêu âm HC-SR04 để đo khoảng cách, động cơ servo SG90 dùng để điều khiển đóng mở nắp, màn hình LCD1602 kèm module I2C để hiển thị thông báo, breadboard và các dây nối tín hiệu. Đừng quên chuẩn bị thêm súng keo nến, băng dính hai mặt, dao rọc giấy và thước kẻ để quá trình thi công diễn ra thuận lợi và chính xác nhất.

Lắp Ráp Khung Thùng Rác Và Gắn Động Cơ Servo

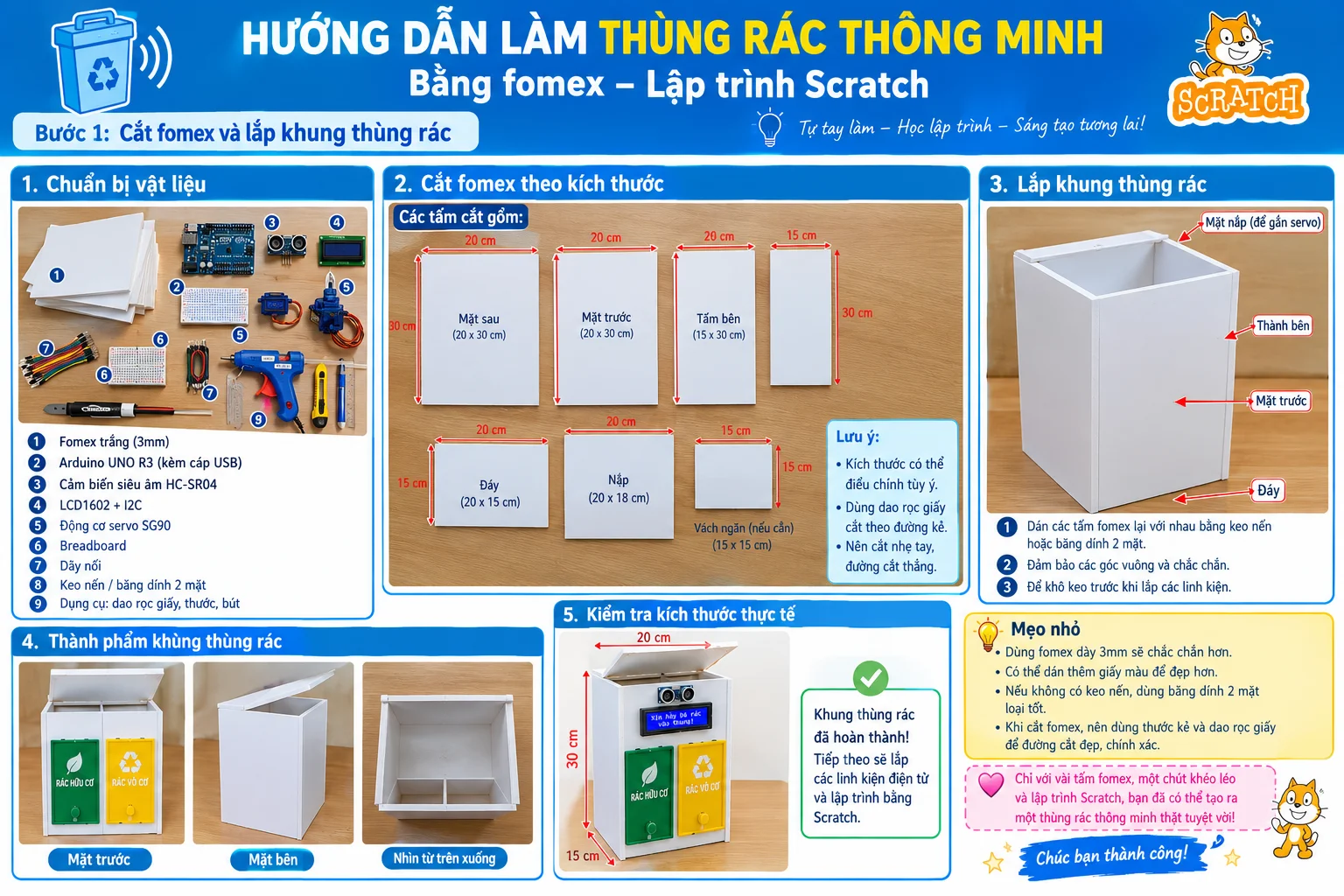

Sau khi đã có đầy đủ vật liệu, bước tiếp theo là tiến hành đo đạc và cắt các tấm fomex theo kích thước chuẩn. Mặt sau và mặt trước có kích thước 20×30 cm, các tấm bên có kích thước 15×30 cm, phần đáy kích thước 20×15 cm và phần nắp kích thước 20×18 cm. Bạn sử dụng dao rọc giấy và thước kẻ để cắt thật cẩn thận, đảm bảo các đường cắt thẳng và các góc vuông vắn để khung thùng rác sau khi dán lại được cân đối và chắc chắn.

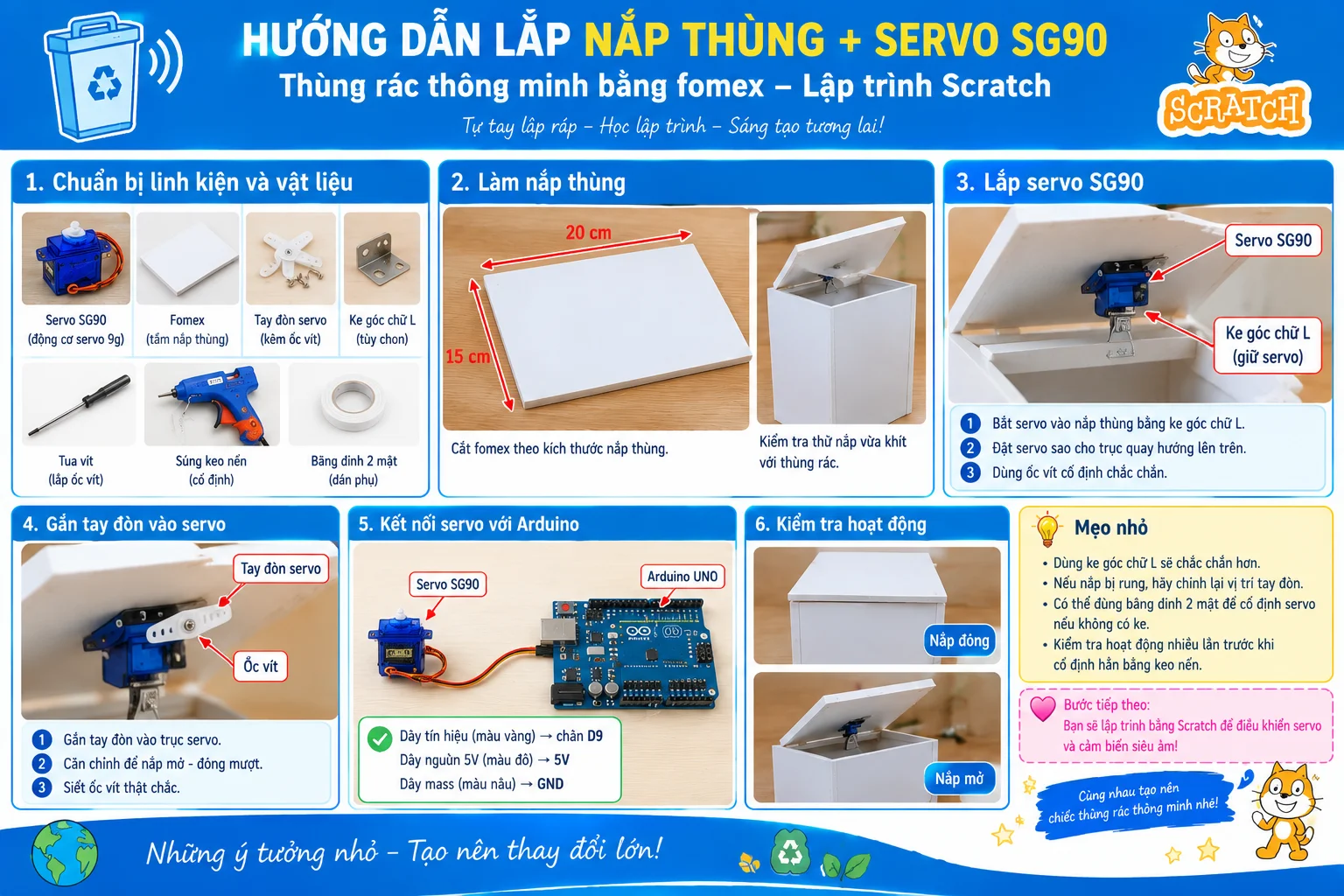

Tiếp theo, sử dụng keo nến hoặc băng dính hai mặt để cố định các tấm fomex lại với nhau tạo thành phần thân thùng rác hoàn chỉnh. Đối với phần nắp đậy, bạn gắn động cơ servo SG90 kết hợp với ke góc chữ L để cố định động cơ vào mặt trong của nắp. Sử dụng tay đòn servo gắn vào trục quay và kết nối với nắp thùng thông qua ốc vít. Hãy kiểm tra thật kỹ bằng tay để đảm bảo nắp thùng có thể đóng mở mượt mà, không bị kẹt trước khi chuyển sang bước đấu nối mạch điện.

Lập Trình Scratch Và Kết Nối Cảm Biến Siêu Âm

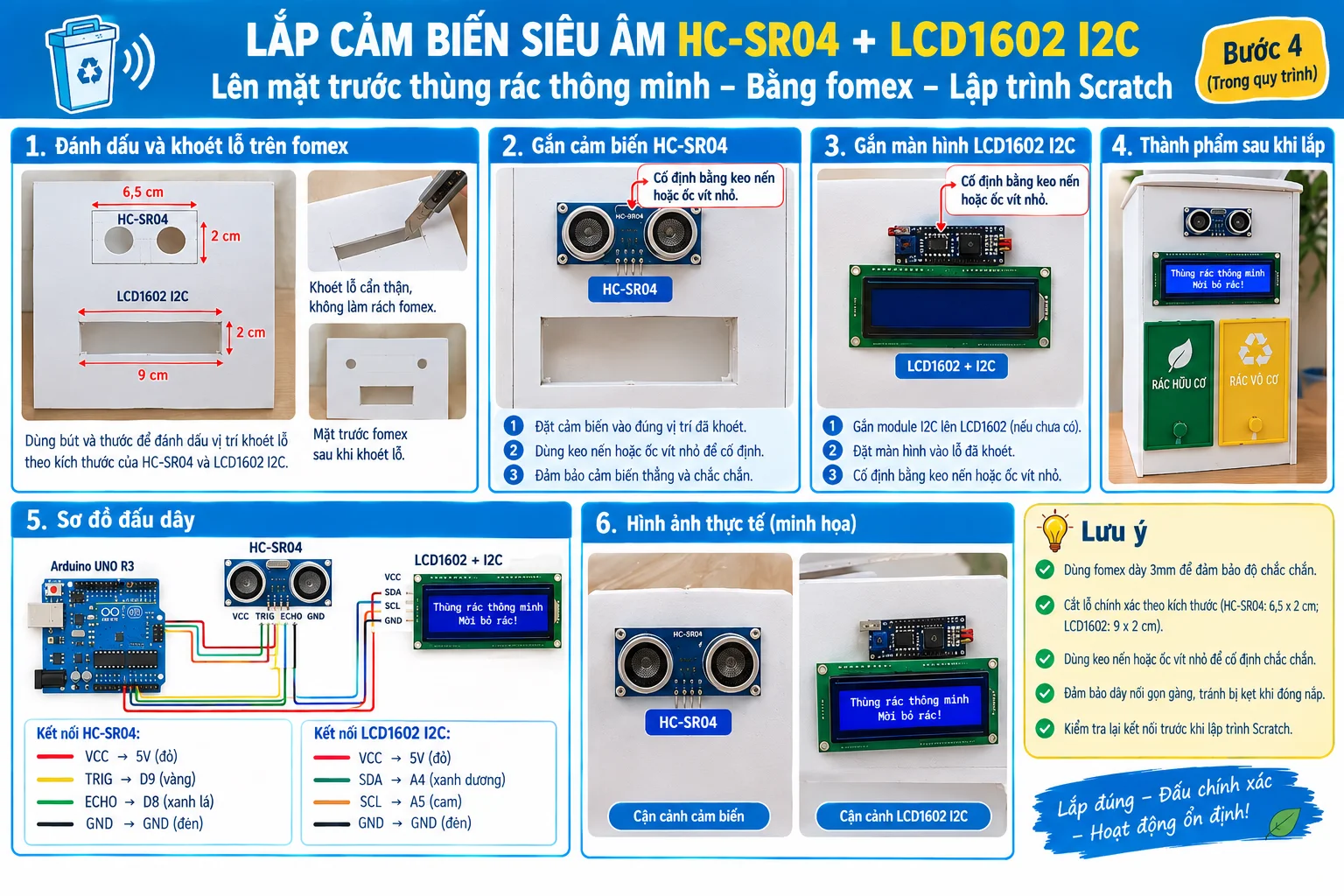

Phần hấp dẫn nhất của dự án chính là lập trình phần mềm trên nền tảng Scratch thông qua extension hỗ trợ phần cứng Arduino. Đầu tiên, bạn kết nối cảm biến siêu âm HC-SR04 và màn hình LCD1602 I2C vào các chân tương ứng trên mạch Arduino Uno theo sơ đồ mạch điện chi tiết. Cảm biến siêu âm được gắn ra mặt trước của thùng rác để nhận diện khoảng cách người dùng, trong khi màn hình LCD được khoét lỗ tinh tế để hiển thị các thông điệp chào mừng và hướng dẫn bỏ rác đúng quy định.

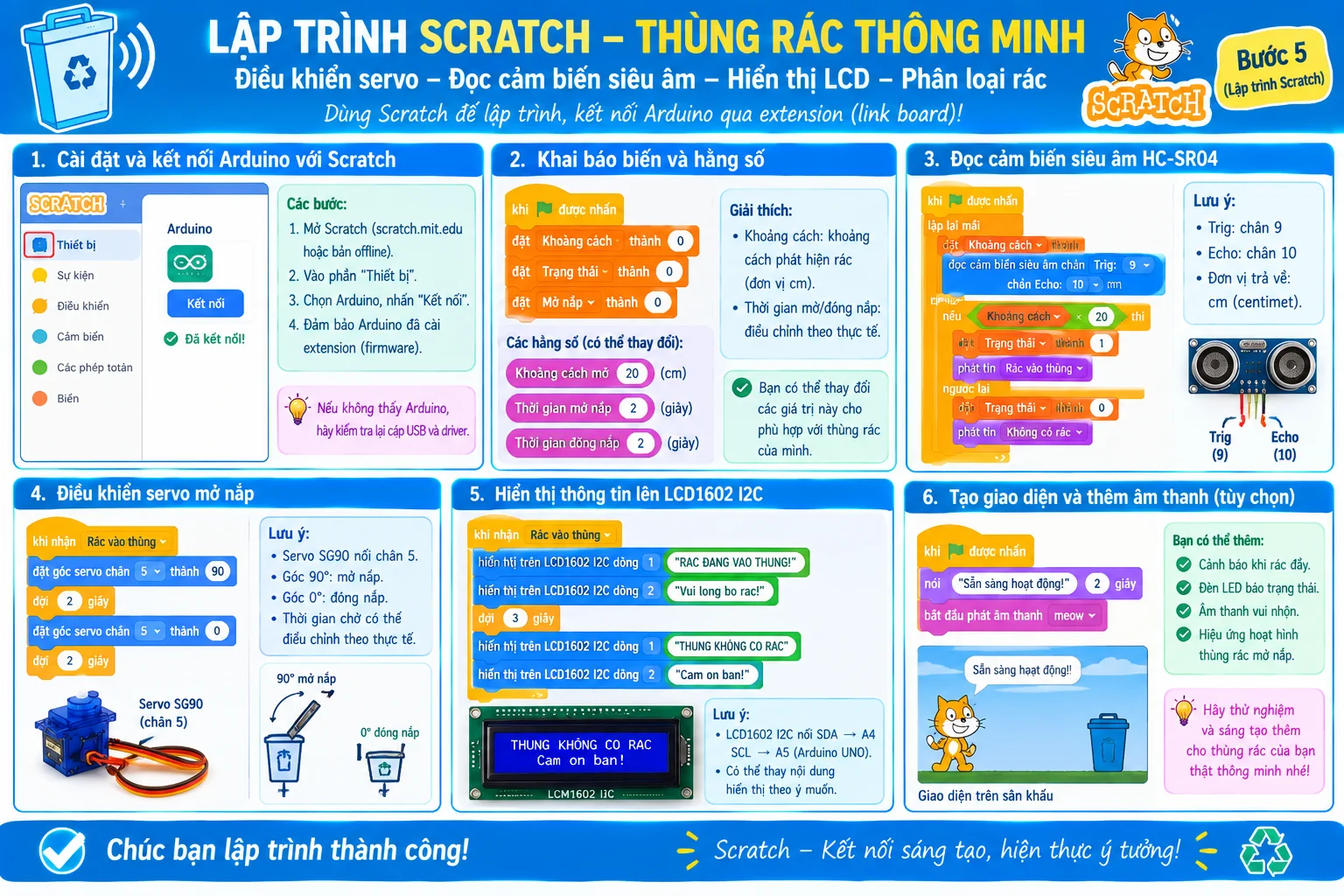

Trên giao diện lập trình Scratch, bạn sử dụng các khối lệnh điều kiện và biến số để đọc giá trị từ cảm biến siêu âm. Khi khoảng cách đo được nhỏ hơn một ngưỡng giới hạn nhất định, chương trình sẽ ra lệnh cho động cơ servo quay góc 90 độ để mở nắp, đồng thời gửi thông điệp hiển thị lên màn hình LCD và phát ra âm thanh sinh động. Sau một khoảng thời gian chờ, nắp thùng sẽ tự động đóng lại về vị trí 0 độ. Quá trình lập trình trực quan này giúp người học dễ dàng nắm bắt tư duy lập trình sự kiện, vòng lặp và câu lệnh điều kiện một cách hào hứng nhất.
